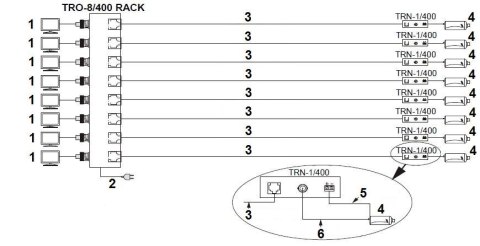

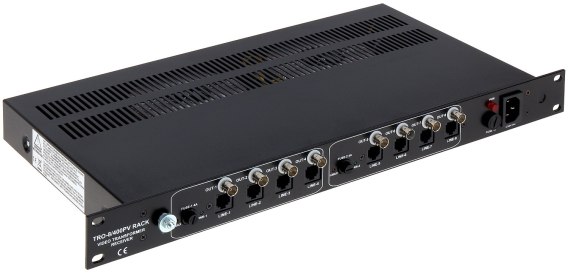

TRO-8/400PV-RACK przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 8 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów

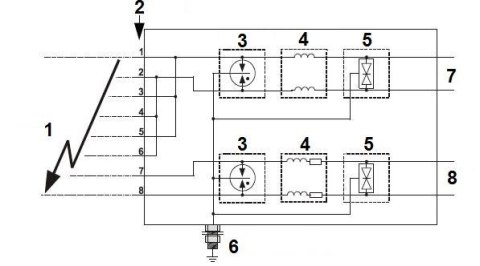

Ogranicznik przepięć TRO-8/400PV-RACK skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych

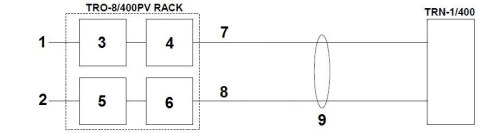

Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-8/400PV-RACK za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów.

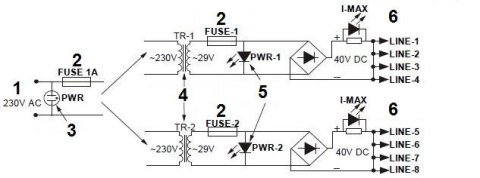

Odbiornik TRO-8/400PV-RACK wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem
Wszystkie parametry dotyczą skrętki komputerowej kategorii 5 z żyłami miedzianymi o średnicy 0,5mm (24 AWG)
| Standard: |
|
| Napięcie wejściowe: | 230 V AC |
| Rodzaj urządzenia: | Aktywne / Odbiornik |
| Liczba kanałów: | 8 Wideo + DC |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Prąd wyjściowy: | 2 A @ LINE 1 ... 4 2 A @ LINE 4 ... 8 |
| Zasięg wideo: |
|
| Sygnalizacja LED: | Zielone diody PWR-1 lub PWR-2 sygnalizują przepalony bezpiecznik FUSE Czerwone diody I-MAX zapalają się w przypadku przeciążenia większego niż 2A |
| Napięcie wyjściowe: | max. 40 V |

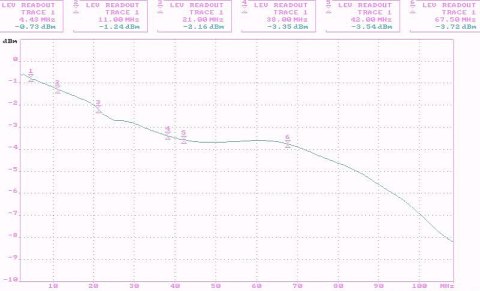

| Tłumienie: |
|
| Wybrane cechy: | Bezpiecznik zwłoczny 5 x 20 4 A / 250 V |
| Impedancja złącza symetrycznego: | 100 Ω |
| Ogranicznik przepięć zasilania: | 1000 V |
| Maksymalny prąd wyładowczy (8/20µS): | 5 kA |
| Uziemienie: | śruba 5mm |
| Ogranicznik przepięć video: | |

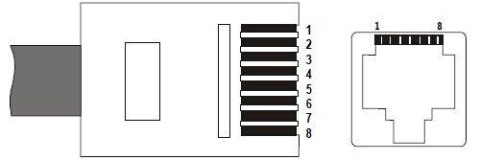

| Chronione przewody w złączu RJ-45: | 1 ... 6 7 ... 8 |
| Typ złącz: | 8 x BNC Gniazdo Wideo |
| Napięcie ochrony (żyła-żyła): | > 47 V > 2.4 V |
| Typ złącza symetrycznego: | 8 x RJ-45 (8-pin, 4 pary) Gniazdo |
| Napięcie ochrony doziemnej (żyła-uziemienie): | > 47 V > 18.4 V |
| Czas zadziałania: | 15 ns 15 ns |
| Pojemność: | < 7 pF |

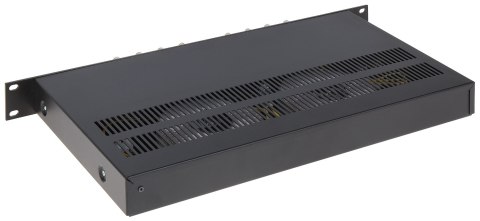

| Typ obudowy: | RACK 19", 1U |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Temperatura pracy: | -50 °C ... 55 °C |
| Zasięg zasilania: | LINE 1 ... 4 420 m @ 4 x 750 mA 440 m @ 3 x 750 mA + 1200 m @ 1 x 250 mA 480 m @ 2 x 750 mA + 1400 m @ 2 x 250 mA 480 m @ 1 x 750 mA + 1500 m @ 3 x 250 mA 1700 m @ 4 x 250 mA LINE 5 ... 8 420 m @ 4 x 750 mA 440 m @ 3 x 750 mA + 1200 m @ 1 x 250 mA 480 m @ 2 x 750 mA + 1400 m @ 2 x 250 mA 480 m @ 1 x 750 mA + 1500 m @ 3 x 250 mA 1700 m @ 4 x 250 mA |
| Waga: | 4.200 kg |
| Wymiary: | 483 x 44 x 245 mm |
| Gwarancja: | 3 lata |
| Producent / Marka: | DELTA |
