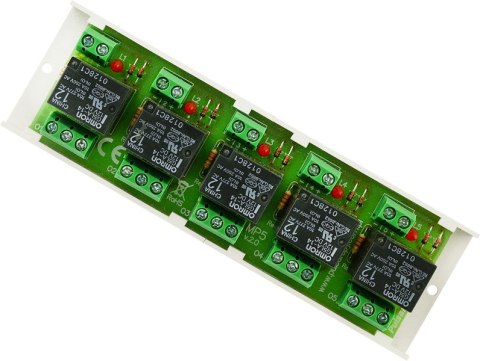

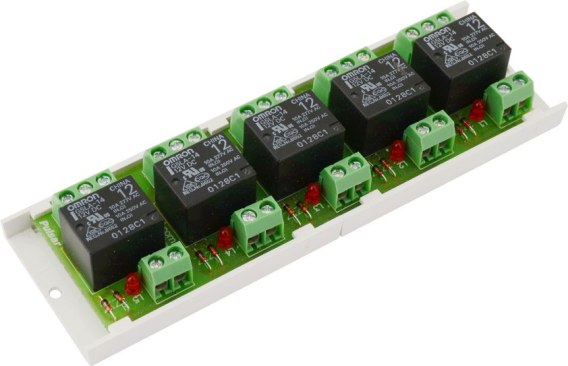

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ520

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ520

Najważniejsze cechy

• Zasilanie: 10÷14VDC
• Przekaźniki: 5x REL-C/NO/NC, 2A@30VDC/50VAC
• Gwarancja: 2 lata od daty produkcji

Przeznaczenie

Moduł przekaźnikowy MP5 (AWZ520) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

Specyfikacja techniczna

• Napięcie cewki przekaźnika: 10÷14V DC (-/+5%),
• Prąd sterowania cewki: 37mA@12VDC
• Ilość przekaźników: 5
• Napięcie styków przekaźnika: 30VDC / 50VAC max.
• Prąd styków przekaźnika: 2A max.
• Styki przekaźnika: C/NC/NO (wyprowadzenia Ø 2,05mm - AWG 24-12)
• Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
• Warunki pracy: II klasa środowiskowa, -10°C÷ 40°C
• Obudowa: Brak, konstrukcja typu "open-frame", IP00
• Wymiary: W=140, L=43, H=25 [mm, +/-2]
• Waga netto/brutto: 0,093 / 0,120 [kg]
• Montaż: Taśma montażowa lub wkręt montażowy x 2
• Deklaracje: Gwarancja CE, 2 lat od daty produkcji
• Uwagi: Wyprowadzenia na złączach - Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) - styki przekaźnika
