Symbol : TR-1/SV
Dostupnosť:
10
Ks.
: 185.91
: 185.91
TR-1/SV przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej
Galwaniczna separacja między wejściem, wyjściem oraz zasilaniem, chroni urządzenia przed różnica potencjałów
Różnica napięć pomiędzy masami może wystąpić np. w przypadku długiej linii zasilającej i zasilaniu kamer z różnych zasilaczy

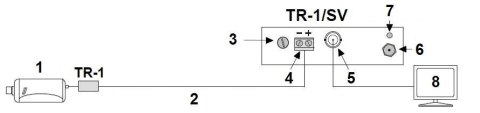

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne
Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-)
Odwrotne połączenie spowoduje zakłócenia obrazu
| Standard: |
|
| Zasięg wideo: | max. 400 m UTP kat. 5e |
| Rodzaj urządzenia: | Aktywne |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Zasilanie: | 12 V DC / 90 mA |
| Liczba kanałów: | 1 |
| Zakres pasma wideo: | 0 ... 9 MHz ( -3 dB ) |
| CMRR (dB @ 5MHz): | 50 dB |
| Impedancja złącza koncentrycznego: | 75 Ω |
| Impedancja złącza symetrycznego: | 100 Ω |

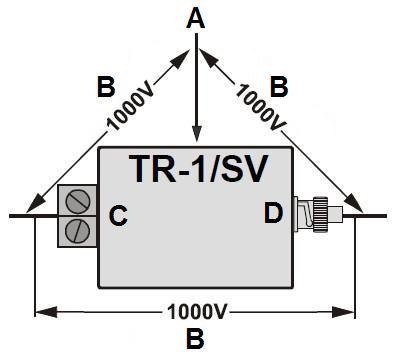

| Separacja galwaniczna między wejściem a wyjściem: | 1000 V ( szczytowe ) |
| Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: | 1000 V ( szczytowe ) |
| Typ złącza koncentrycznego: | BNC Gniazdo proste |
| Typ złącza symetrycznego: | Zaciski kablowe |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Waga: | 0.095 kg |
| Wymiary: | 117 x 30 x 62 mm |
| Gwarancja: | 3 lata |
| Producent / Marka: | DELTA |
