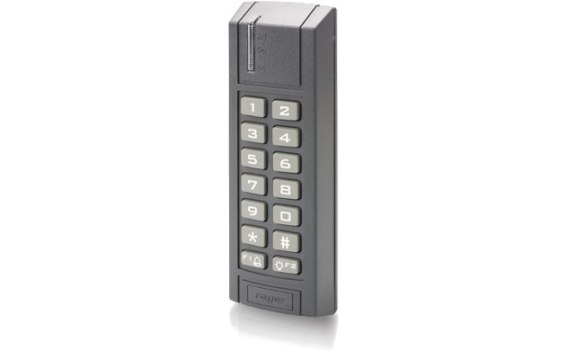

Czytnik zbliżeniowy ROGER MCT12E-IO

Czytnik zbliżeniowy ROGER MCT12E-IO

Najważniejsze cechy

• Identyfikacja za pomocą karty i kodu
• Odczyt karty z odległości do 7cm
• Praca w standardzie 125kHz
• Praca w warunkach wewnętrznych i zewnętrznych
• Dwa klawisze funkcyjne
• Wyjście przekaźnikowe

Przeznaczenie

Czytnik przeznaczony jest do pracy w systemie RACS 5 z kontrolerami MC16

Przeznaczenie

Czytniki serii MCT12E są terminalami dostępu przeznaczonymi do pracy w systemie kontroli dostępu RACS 5. Czytniki pełnią funkcję urządzenia podrzędnego względem kontrolera dostępu i nie mogą samodzielnie dozorować przejścia. Terminale MCT12E umożliwiają odczyt numeru seryjnego (CSN) karty zbliżeniowej EM 125 kHz. Czytniki wyposażone są w zestaw linii wejściowych i wyjściowych, który w większości przypadków umożliwia kompletną obsługę przejścia bez konieczności wykorzystywania wejść i wyjść zlokalizowanych na kontrolerze dostępu lub module rozszerzeń. MCT12E udostępnia trzy linie wejściowe NO/NC, dwa wyjścia tranzystorowe oraz jedno wyjście przekaźnikowe. Każde z wyjść może być w stanie spoczynkowym wyłączone (tzw. Polaryzacja normalna) lub załączone (tzw. Polaryzacja odwrotna). Komunikacja z kontrolerem odbywa się za pośrednictwem zmodyfikowanego standardu RS485, który dopuszcza tworzenie struktur okablowania typu gwiazda oraz drzewo. Magistrala komunikacyjna, do której dołączany jest czytnik może mieć długość do 1200m i być wykonana przy pomocy dowolnego rodzaju kabla sygnałowego. Relatywnie niewielka szerokość obudowy czytnika umożliwia jego montaż na ościeżnicy lub na profilach konstrukcyjnych drzwi.

Specyfikacja techniczna

• Odczyt kart zbliżeniowych: EM 125 kHz
• Zasięg odczytu: do 7 cm
• Interfejs komunikacyjny: RS485
• Wskaźniki LED: 3x
• Wejścia NO/NC: 3x
• Wyjście przekaźnikowe: 1.5A/30V
• Wyjścia tranzystorowe: 2x 1A/15V
• Definiowanie polaryzacji spoczynkowej linii wyjściowej: Tak
• Głośnik sygnalizacyjny z regulowanym poziomem dźwięku: Tak
• Klawiatura z regulowanym poziomem podświetlenia: Tak
• Klawisze funkcyjne: 2x
• Detekcja otwarcia obudowy oraz oderwania od podłoża: Tak
• Zasilanie: 12VDC
• Konfiguracja niskopoziomowa przez RS485 (RogerVDM): Tak
• Aktualizacja oprogramowania wbudowanego przez RS485 (RogerISP): Tak
• Praca w warunkach zewnętrznych: Tak
• Wymiary (W x S x G): Podstawa standardowa; 152,5 X 46 X 23 mm, Podstawa wysoka; 152,5 X 46 X 35 mm
• Znak: CE
