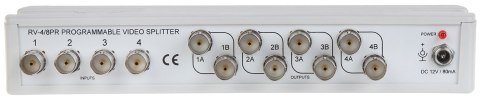

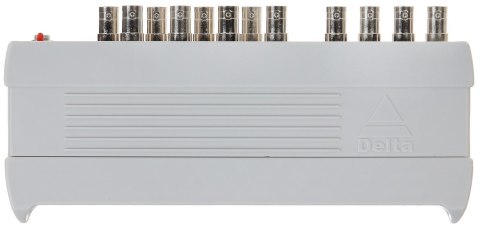

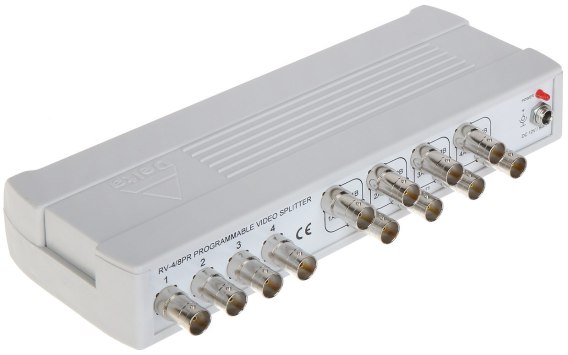

ROZGAŁĘŹNIK WIDEO RV-4/8PR

Rozgałęźnik wideo RV-4/8PR umożliwia rozdzielenie sygnałów wideo

Urządzenie jest przystosowane do pracy ciągłej, w pomieszczeniach zamkniętych

Urządzenie przystosowane do kamer kolorowych, czarno-białych, PAL

Odpowiednie odległości pomiędzy gniazdami, umożliwiają swobodne dokręcenie palcami dowolnego wtyku BNC

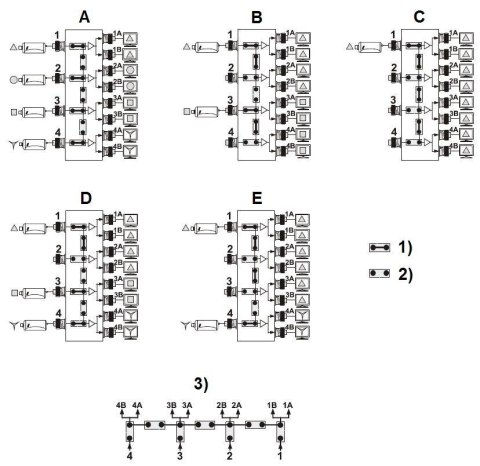

RV-4/8PR domyślnie ustawiony jest jako 4 niezależne rozgałęźniki video 1/2. Bardzo łatwo można go przekonfigurować za pomocą zworek, które są dostępne po zdjęciu pokrywy. Dostępne jest 5 kombinacji, które przedstawiono poniżej. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia

Bardzo łatwo można go przeprogramować za pomocą zworek znajdujących się na przednim panelu. Ilość kombinacji:5. Przykładowe cztery z nich widoczne są na rysunkach. Przy programowaniu należy skorzystać z tabelki. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia

Standard:	CVBS - PAL, NTSC
Liczba wejść:	4 szt. BNC
Liczba wyjść:	8 szt. BNC
Pasmo pracy:	0  ... 40 MHz (-3dB)
Impedancja wejść:	75 Ω
Impedancja wyjść:	75 Ω
Konfiguracja wyjść:
Zasilanie:	12 V DC (brak zasilacza w zestawie)
Pobór prądu:	80 mA
Wzmocnienie :	0 dB
Waga:	0.220 kg
Wymiary:	213  x 36  x 93 mm
Producent / Marka:	DELTA
Gwarancja:	3 lata

CE

Instrukcja PL

Instrukcja EN
