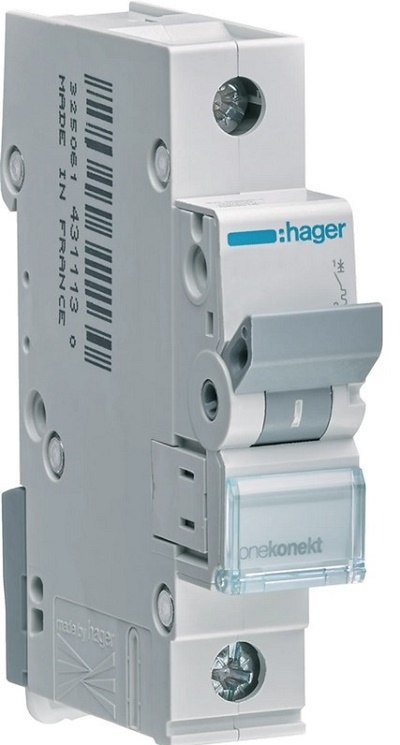

WYŁĄCZNIK NADPRĄDOWY 6KA 1-POLOWY B 25A

Name: WYŁĄCZNIK NADPRĄDOWY 6KA 1-POLOWY B 25A
Brand: HAGER
Price: 39.60 EUR
Availability: InStock

Symbol : E+1MBN125E

Dostupnosť: 2 SADA

39.60

SADA

Zamówienie telefoniczne: 500104399 Nechajte telefón

Poštovné v rámci: 24 hodín

Prepravné ceny:

Specyfikacja techniczna:

Prąd elektryczny

Prąd znamionowy: 25 A
Znamionowa zwarciowa zdolność łączeniowa Icn przy 230 V AC zgodnie z PN-EN-60898-1: 6 kA
Prąd znamionowy w temperaturze -15°C: 31,8 A
Prąd znamionowy w temperaturze -10°C: 31 A
Prąd znamionowy w temperaturze -5°C: 30,3 A
Prąd znamionowy w temperaturze 0°C: 29,5 A
Prąd znamionowy w temperaturze 5°C: 28,7 A
Prąd znamionowy w temperaturze 10°C: 28 A
Prąd znamionowy w temperaturze 15°C: 27,2 A
Prąd znamionowy w temperaturze 20°C: 26,4 A
Prąd znamionowy w temperaturze 25°C: 25,7 A
Prąd znamionowy w temperaturze 30°C: 25 A
Prąd znamionowy w temperaturze 35°C: 24,1 A
Prąd znamionowy w temperaturze 40°C: 23,4 A
Prąd znamionowy w temperaturze 45°C: 22,6 A
Prąd znamionowy w temperaturze 50°C: 21,8 A
Prąd znamionowy w temperaturze 55°C: 21,1 A
Prąd znamionowy w temperaturze 60°C: 20,3 A
Prąd znamionowy w temperaturze 65°C: 19,5 A
Prąd znamionowy w temperaturze 70°C: 18,8 A

Architektura
Układ biegunów: 1P
Charakterystyka wyzwalania: B

Pojemność
Liczba modułów: 1

Główne atrybuty elektryczne
Znamionowa zwarciowa zdolność łączeniowa Icn AC zgodnie z PN-EN-60898-1: 6 kA
Nominalny moment obrotowy górny zacisk: 2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego: 2,80 - 2,80 Nm

Napięcie
Napięcie znamionowe łączeniowe Ue (AC): 230 - 400 V
Typ napięcia zasilania: AC
Napięcie znamionowe izolacji Ui: 500 V
Znamionowe napięcie udarowe Uimp: 4000 V

Częstotliwość
Częstotliwość: 50 - 60 Hz

Rodzaj połączenia
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych: 1 - 35 mm2
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych: 1 - 25 mm2
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych: 1 - 25 mm2
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych: 1 - 35 mm2

Instalacja, montaż
Nominalny moment dokręcania: 2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej: biconnect
Typ połączenia górnego aparatury modułowej: Zacisk śrubowy
Możliwość montażu 360°: Tak

Bezpieczeństwo
Klasa ochronności IP: IP20

Warunki użytkowania
Stopień zanieczyszczenia zgodnie z PN-EN-60664/PN-EN-60947-2: 2
Klasa ograniczenia energii I2t: 3
Ochrona przed wilgocią: Dla wszystkich klimatów
Zakres temperatur pracy: -25 - 70 °C

Moc
Całkowite straty mocy dla prądu znamionowego: 3 W

Łączność
Typ złącza/wtyku: Zacisk śrubowy
Wyrównanie poziomu zacisków górnych aparatu modułowego: Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych: Wyrównany zacisk

Wymiary
Wysokość: 83 mm
Szerokość: 17,50 mm
Głębokość: 70 mm

**

Parametre:
